Boiler Uap Batang Atas Tekanan Tinggi Standar ASME
Product Details
| Rentang Aplikasi: | Industri | Suhu Desain: | 300 ℃ |
|---|---|---|---|
| Aplikasi: | Sistem Boiler dan Sistem Industri | Tekanan: | Tekanan Tinggi/Rendah |
| Warna: | Pengaturan khusus | Jenis: | Sirkulasi Alami/Sekali Lewat |
| Menyoroti |
Tambang air ketel uap bagian atas,ASME Standar gendang air boiler,ASME Standar Boiler Drum |
||
Product Description

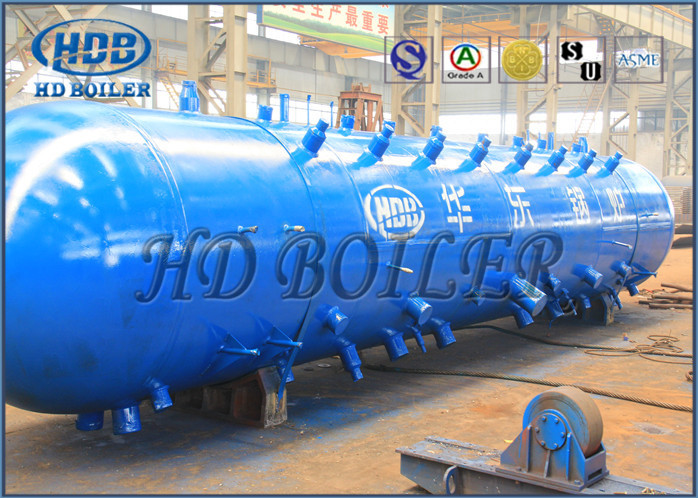

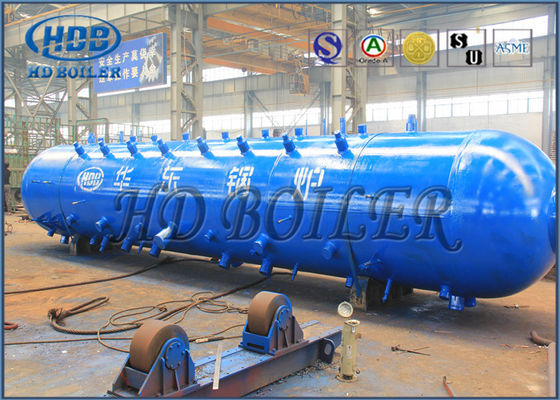

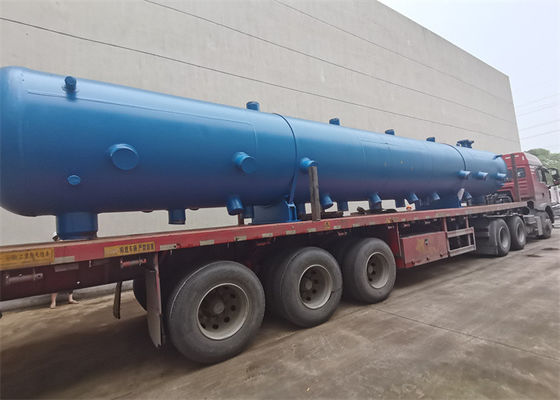

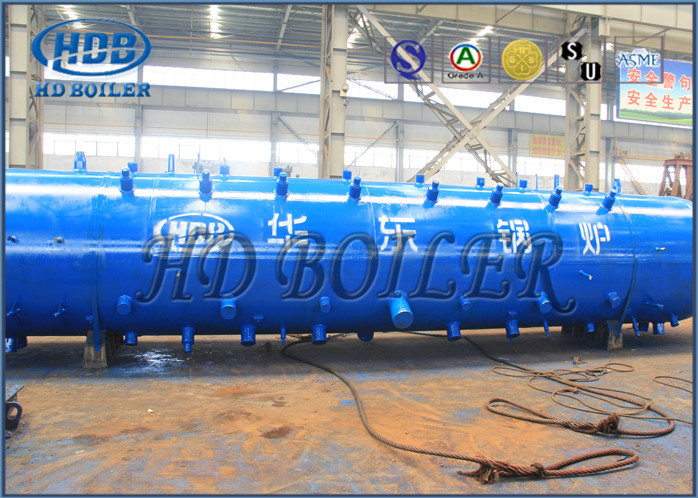

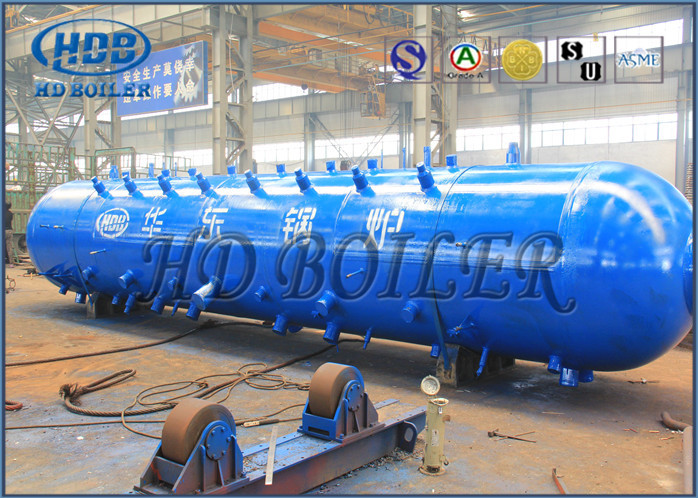

Boiler Steam Drum dengan bahan karbon atau baja paduan Shell Plate
1Operasi sepenuhnya otomatis, aman dan dapat diandalkan, dengan berbagai alat kontrol dan perlindungan boiler, tekanan uap, tekanan air dan pembakaran semua dengan sistem kontrol otomatis.Boiler air panas juga dilengkapi dengan kontrol proses dan kontrol suhu dan waktu.
2Mudah dioperasikan dan dirawat, penghematan tenaga kerja.
3Dilengkapi dengan impor merek burner, bahan bakar kebakaran penuh dan konservasi energi, perlindungan lingkungan.
4. ruang ketel kebakaran tertutup, bebas polusi, terlihat baik dan bersih.
5Struktur kompak, mudah dipasang.
Kepala boiler memiliki header dinding air, header superheater, header ekonomizer dan sebagainya, itu bertindak sebagai pengumpulan, campuran, mendistribusikan kembali media kerja, sebagai struktur,dapat diklasifikasikan sebagai tipe penutup ujung (end enclosure) dan jenis leher bawah.
Header terdiri dari tubuh header (tabung baja tanpa jahitan diameter besar), penutup ujung (pembungkus), sendi tabung, lubang tangan, soket termometer dan sebagainya.Dan pemeriksaan pengelasan dilakukan secara ketat sebagai proses pengelasan untuk menjamin 100% produk berkualitas.
Drum adalah wadah tekanan silinder yang digunakan untuk pemisahan air uap dan pemurnian uap di boiler tabung air untuk membentuk sirkuit sirkulasi air dan menyimpan air boiler.Fungsi utamanya adalah untuk menerima air dari ekonomizer, memisahkan uap dan air, memasok air ke sirkuit sirkulasi dan mengirimkan uap jenuh ke superheater.yang memiliki jumlah tertentu dari panas dan penyimpanan media kerjaHal ini dapat memperlambat kecepatan perubahan tekanan uap ketika kondisi kerja berubah, dan memainkan peran penyangga tertentu ketika air pakan dan beban tidak dikoordinasikan untuk waktu yang singkat.Drum dilengkapi dengan perangkat internal untuk pemisahan air uap, pembersihan uap, dosing di boiler dan continuous blowdown untuk memastikan kualitas uap, seperti yang ditunjukkan pada gambar.
Drum adalah bagian bantalan tekanan dinding tebal yang paling besar dan mahal di boiler.tetapi juga menghasilkan tekanan termal karena variasi kondisi operasi dan fluktuasi suhu dindingOleh karena itu, kondisi kerja buruk, dan pemantauan kondisi operasi yang efektif diperlukan.
Rincian pemisahan uap-air
Pemisahan uap-air primermenghilangkan hampir semua uap dari air sehingga sangat sedikit uap yang beredar kembali dari dasar drum ke tabung yang dipanaskan melalui sambungan outlet (downcomer).
Pada pemisahan sekunder, uap melewati tahap sekunder pemisah atau elemen scrubber (biasanya lempeng paralel bergelombang yang berjarak dekat) untuk penghapusan tetes air akhir.Uap kemudian dibuang melalui berbagai pelabuhan.
| Nama produk | |
| Kapasitas Uap | 6-30 ton uap per jam |
| Kekuatan boiler | 30-1300hp |
| Tekanan Kerja | 1.25Mpa. 1.6Mpa, 2.5Mpa |
| Suhu uap | 193°C, 204°C, 226°C |
| Efisiensi Termal | 95% |
| Kontrol Operasi | Kontrol PLC cerdas |
Parameter teknis
| ItemModel | Double Drum Horisontal Limbah Minyak Gas Alam Steam Boiler | |||||||||
| Kapasitas uap nominal (ton/jam) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| Tekanan uap nominal MPa | 1.25/1.6/2.5 | |||||||||
| Suhu uap nominal °C | 194/203/225/400 | |||||||||
| Efisiensi desain % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| Suhu air pakan °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| Bahan bakar yang tersedia | diesel / minyak berat / gas alam / LPG | |||||||||
| Konsumsi bahan bakar | Diesel kg/jam | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| Gas alam Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| Dimensi keseluruhan | Panjang m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| Lebar m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| Ketinggian m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
Kapasitas Desain dan Produksi
1. Dua lini produksi koiler otomatis
2. Hot lentur ke radius lentur minimum 0.6D
3Membrane wall tube bending, dengan horizontal dan vertikal panel bending machine
4. Pabrik panel untuk boiler pembangkit listrik hingga 1000MW
5Pabrik Pembagian Siklon Kotol CFB
6. Pembuatan Header untuk standar Cina ((GB), standar ASME, atau standar Uni Eropa (EN)
7Berbagai peralatan perawatan panas termasuk 10 tungku, menawarkan normalisasi dan tempering
