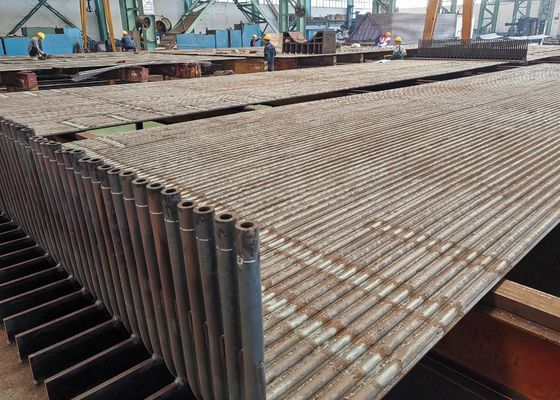

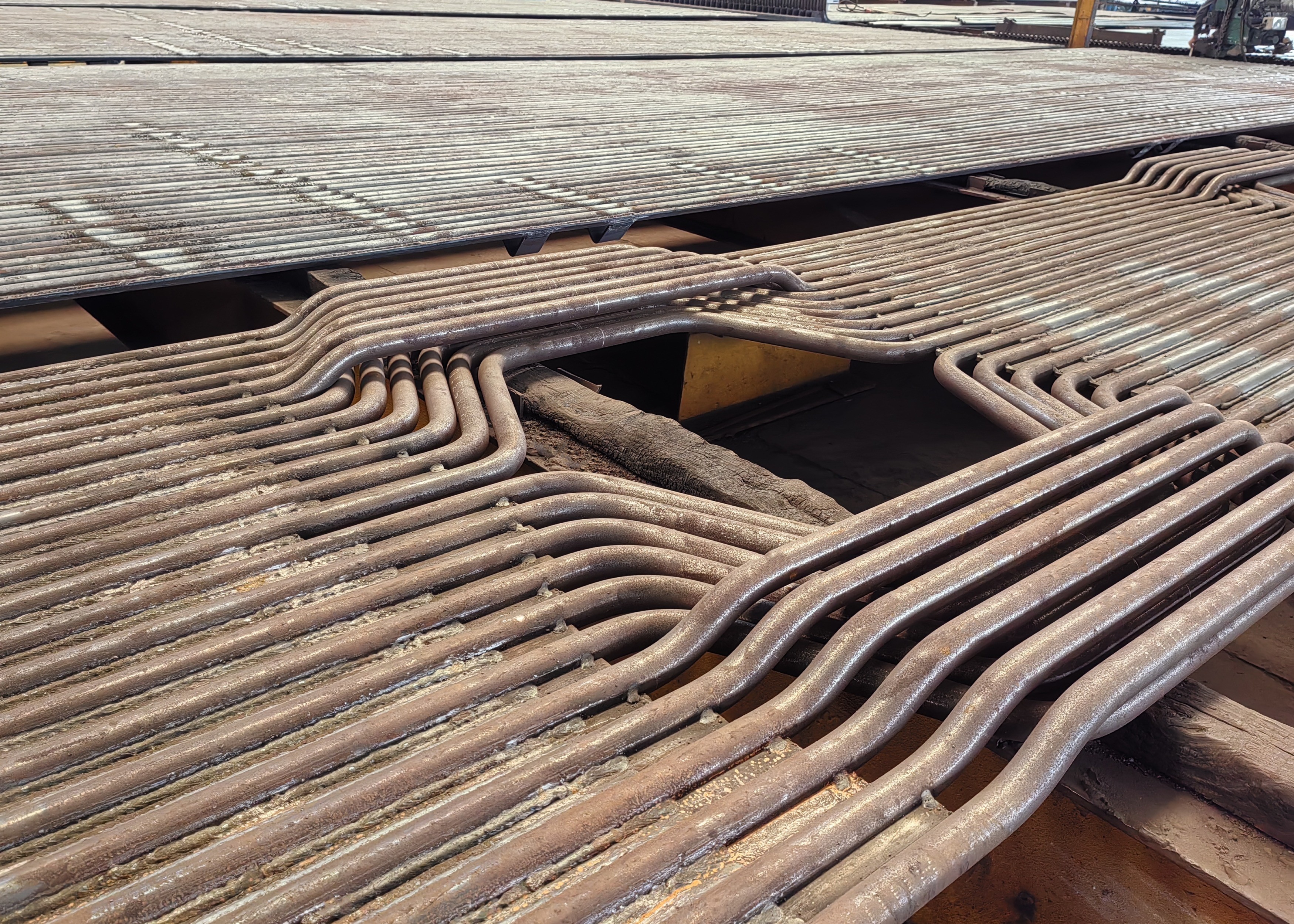

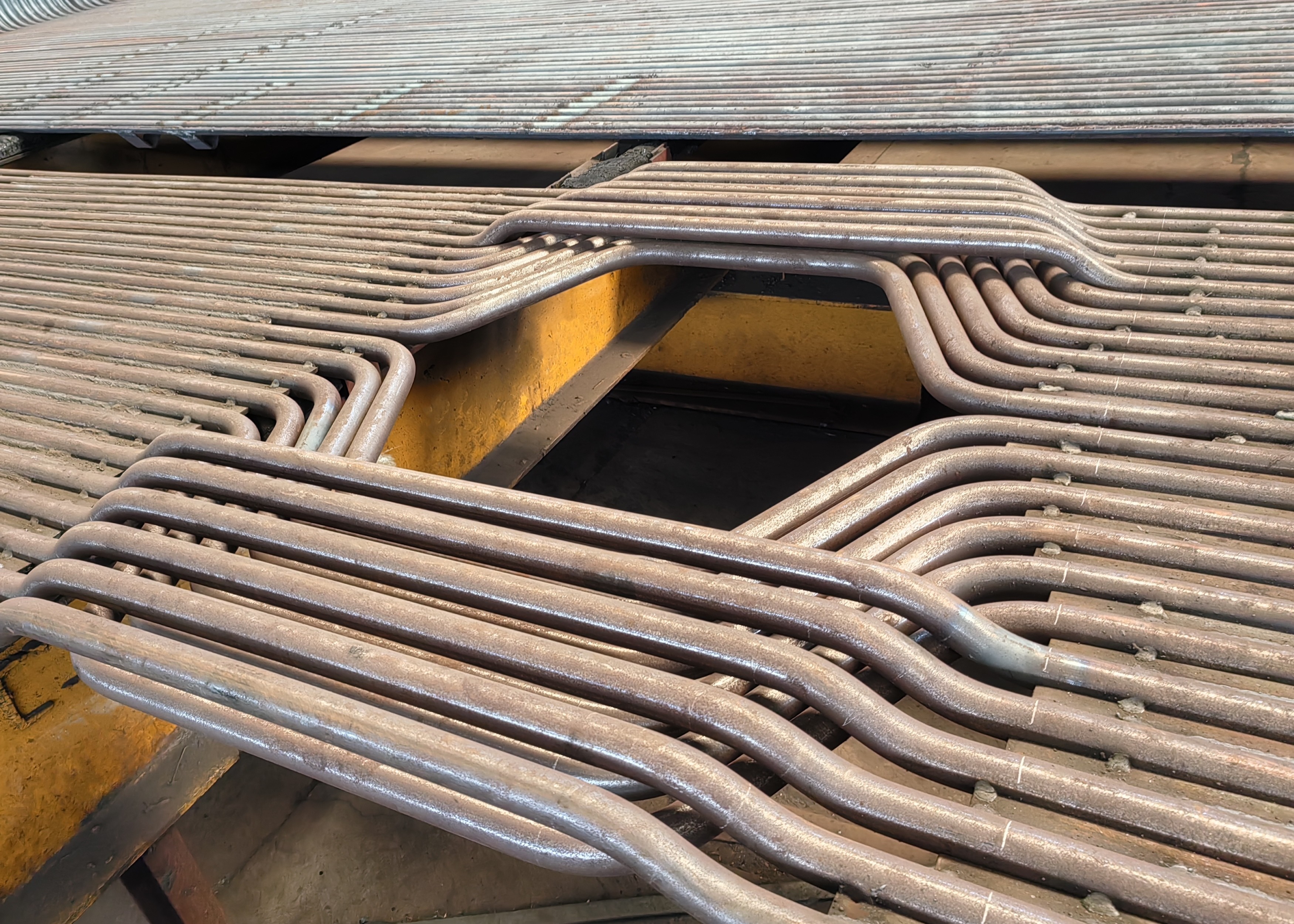

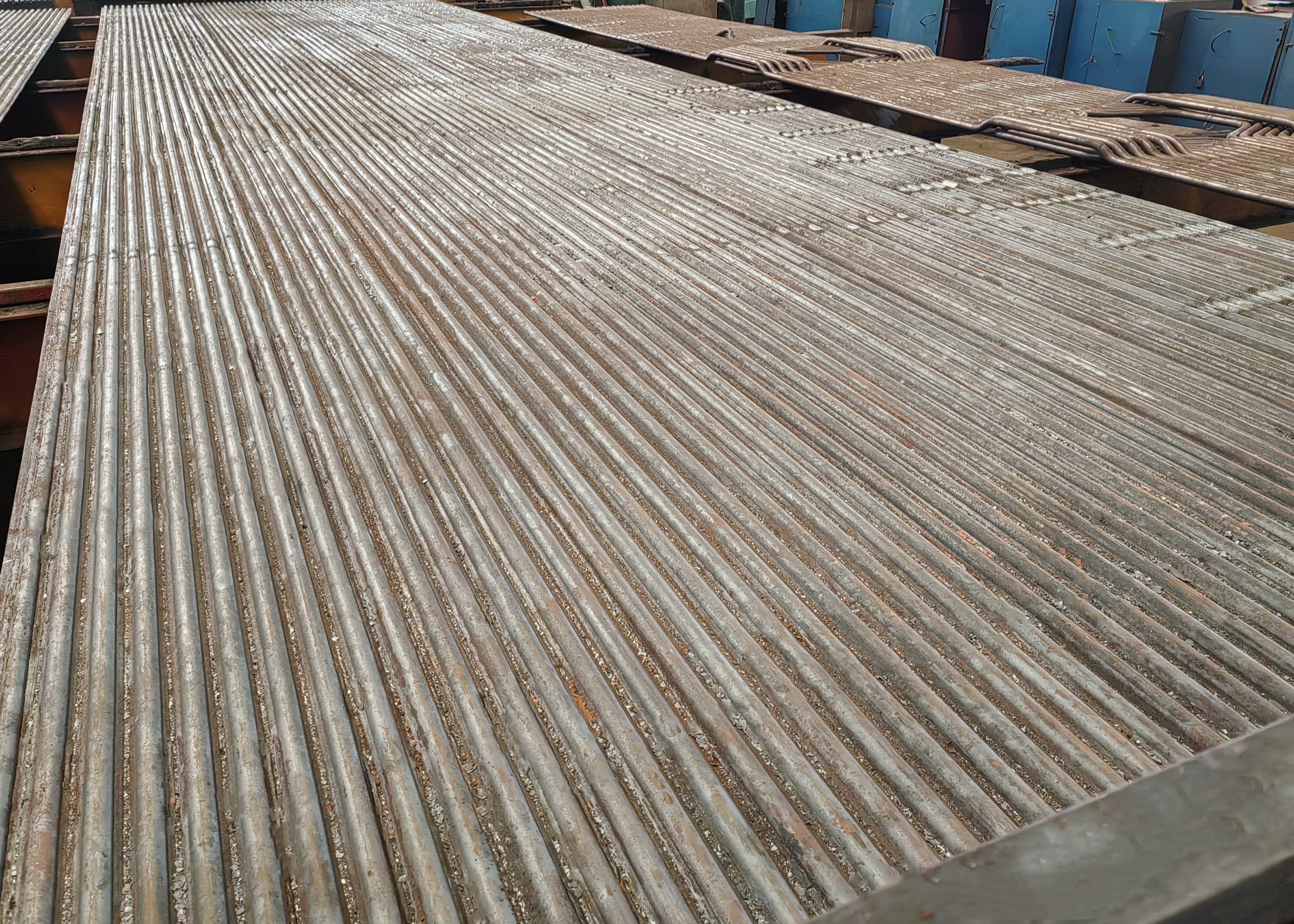

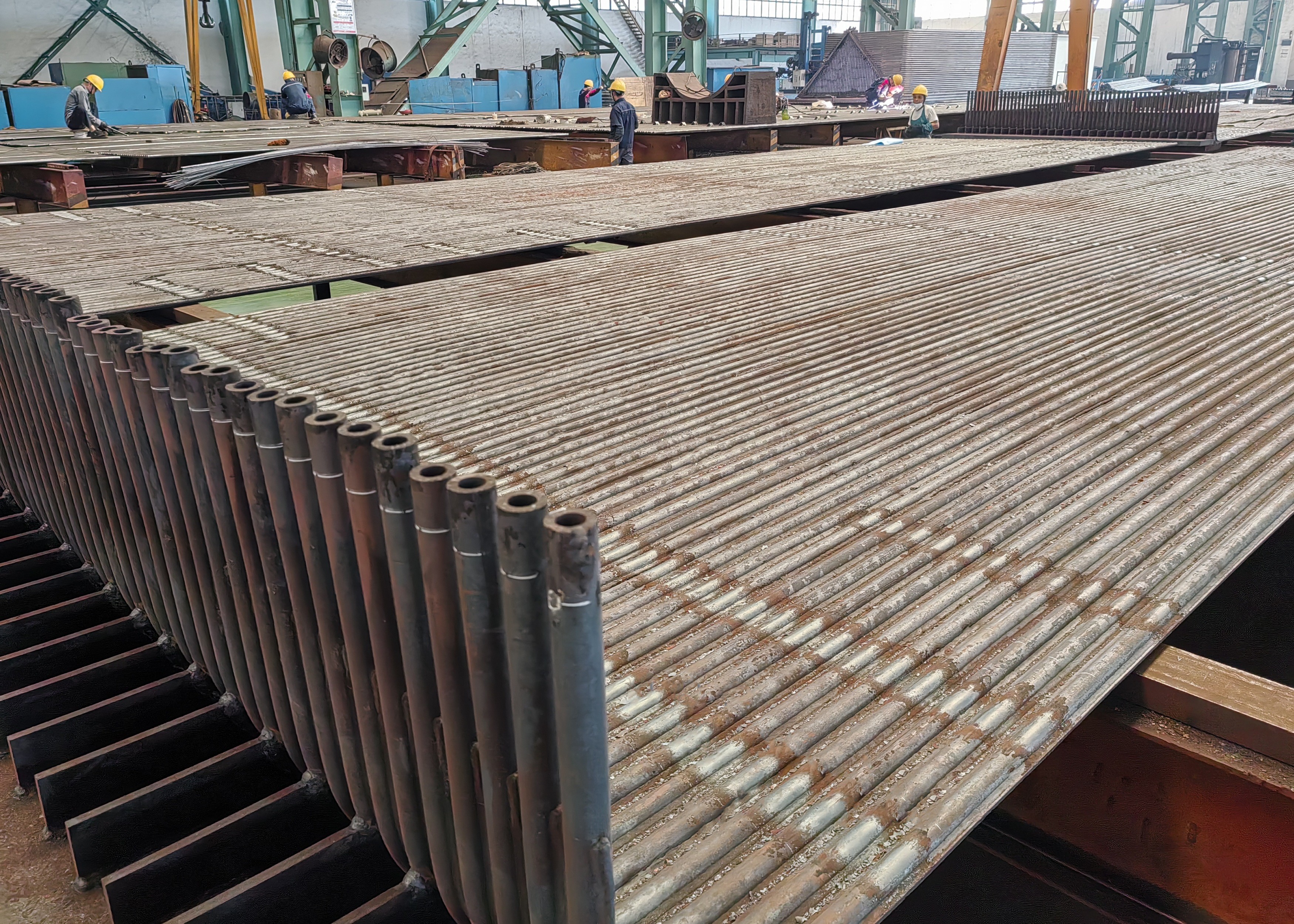

ASME SA 210 Carbon Steel Wall Panel Membrane Wall Boiler Air

Membran dinding air adalah untuk mengelas banyak sirip dan tabung bersama-sama secara berurutan di sepanjang arah longitudinal untuk membentuk seluruh permukaan pemanasan dinding air.Ukuran setiap komponen dilas sesuai dengan persyaratan kelompok pipa loop sirkulasi, dan kelompok kemudian disegel dengan pengelasan antara kelompok selama pemasangan sehingga tungku yang ketat dikelilingi oleh seluruh lapisan air-dingin dinding diafragma, oleh karena itu,dinding yang didinginkan dengan air ini sering disebut dinding yang didinginkan dengan air membranSalah satu keuntungan dari dinding air membran adalah bahwa hal itu dapat dilas ke dalam komponen oleh produsen, dan itu cepat dan mudah dipasang.

Klasifikasi

Menurut jenis struktur, ada tiga jenis utama: jenis tabung biasa, jenis membran dan jenis tabung berkicau.

Dinding tabung air biasa terdiri dari seluruh barisan pipa baja tanpa jahitan, dan struktur mereka adalah yang paling sederhana;membran dinding air las banyak digulung tabung sirip air-dingin bersama dengan pengelasan titik, sehingga mereka menjadi permukaan pemanas gabungan tertutup, yang tidak hanya dapat meningkatkan kedap udara tungku, mengurangi kebocoran udara, tetapi juga lebih melindungi dinding tungku,mengurangi berat dinding tungku, menyederhanakan struktur; dinding air tabung spur adalah untuk mengelas banyak pin dengan panjang 20 ~ 25mm dan diameter 6 ~ 12mm pada tabung dinding didinginkan air,dan kemudian menerapkan bijih krom plastik tahan api untuk mengurangi penyerapan panas dari bagian ini dari dinding air dan meningkatkan suhu zona pembakaran, ini cocok untuk kesempatan di mana pembakaran bahan bakar sangat sulit atau beberapa tungku pembuangan slag cair.

Menurut bagian tata letak, ada dua jenis jenis dinding yang melekat dan jenis dinding partisi (yaitu, pemanasan dua sisi) dinding pendingin air.

Yang pertama sebagian besar tertanam sebagian di dinding dalam dinding tungku dan menyerap panas di satu sisi, sementara yang terakhir sebagian besar dipasang di tengah ruang tungku dari boiler besar,memisahkan seluruh tungku menjadi dua bagian independen yang dipanaskan di kedua sisi.

Keuntungan dari dinding air membran

(1) Memastikan kedapatan dinding tungku dan mengurangi kebocoran udara dari ruang pembakaran.

(2) Kamar pembakaran sepenuhnya didinginkan dengan air, yang memungkinkan untuk mencegah coking dalam kasus pembakaran intensif.

(3) Kapasitas penyimpanan panas kecil, ruang pembakaran dipanaskan dengan cepat, dan pendinginan juga cepat, yang dapat memperpendek waktu pendinginan boiler start-up dan shutdown.

(4) Sangat cocok untuk menggunakan dinding tungku pipa, yang sangat mengurangi beban kerangka boiler dan nyaman untuk digantung.

(5) Dibandingkan dengan tabung biasa, kapasitas penyerapan panas tabung ditingkatkan.

(6) Ini meningkatkan tingkat pra-montage bagian boiler, yang nyaman dan mengurangi beban kerja instalasi.
