SA192 Membran Boiler Tubing Dinding Air Dasar Dengan Header Manifold

ASME Standard Base Tube SA192 Membuat Membran Boiler Wall Dengan Header Manifold

Pengantar Produk

Panel dinding air adalah permukaan pemanas utama boiler, terdiri dari beberapa baris tabung baja, diatur di sekitar sudut boiler.dan bagian luar menerima panas dari nyala api di tungku boiler, terutama menyerap panas radiasi dari produk pembakaran suhu tinggi di tungku.

Jenis utama panel dinding air yang diproduksi perusahaan kami adalah dinding membran.

Membran dinding air adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah kurang kebocoran udara di tungku; dapat menggunakan dinding pipa,beban yang lebih rendah pada struktur baja dan biaya boiler yang lebih rendah; mudah digunakan struktur suspensi dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi,kapasitas penyimpanan panas yang rendah dan memperpendek waktu start-up dan shutdownKelemahannya adalah bahwa proses manufaktur yang kompleks Membran dinding air sering digunakan dalam kapasitas besar, suhu tinggi dan ketel tekanan tinggi.

Menurut proses manufaktur yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis:1Tabung sirip bergelombang dilas dalam barisan, dengan beban pengelasan yang lebih sedikit, tetapi tabung sirip mahal.yang memiliki biaya bahan yang rendah dan dapat dengan mudah memenuhi persyaratan berbagai tempat, tetapi baja datar membutuhkan peralatan finishing dan presisi tinggi.3.Pengelasan fusi tabung kosong, sirip antara tabung dibentuk dengan mengisi kawat las, yang sebagian besar digunakan untuk jarak kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1.5.

Spesifikasi

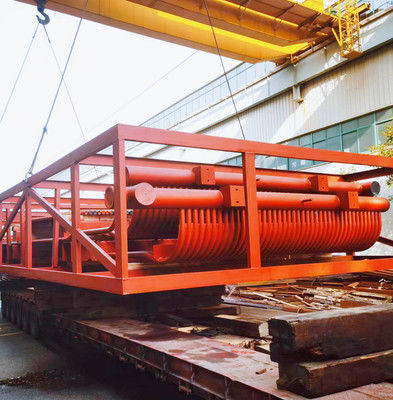

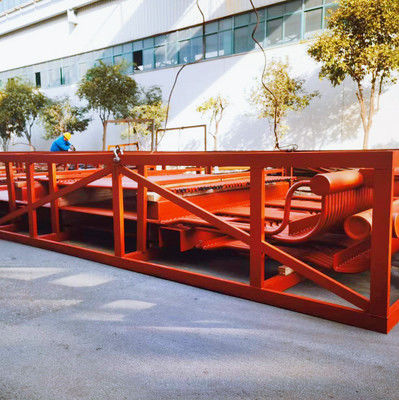

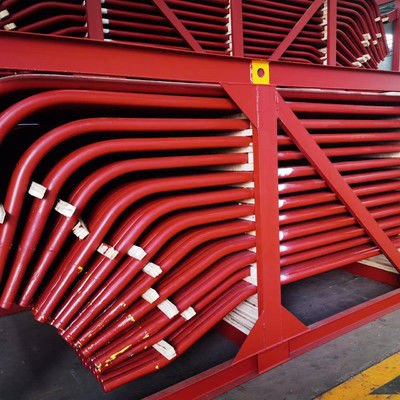

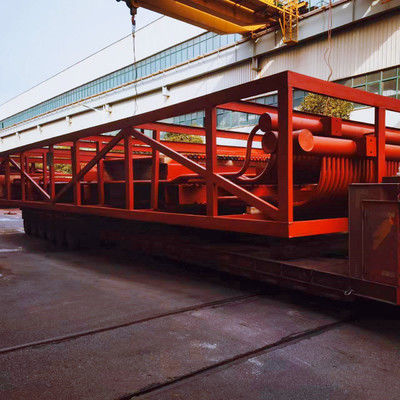

Gambar di atas adalah dinding membran untuk satu proyek Pakistan dengan rincian spesifikasi di bawah ini:
