ASME Standard SA192M Membran Boiler Water Wall Power Plant Boiler Tubes
Product Details
| Bahan tabung: | SA 210 A1 | NDE Persyaratan: | 100% PT,100 RT,100% UT |
|---|---|---|---|
| Kata kunci: | Dinding Membran ； Panel Dinding Air | ||
| Menyoroti |
ASME Standar Boiler Water Wall,Dinding air boiler SA192M,Tabung ketel pembangkit listrik SA192M |
||
Product Description
ASME Standar Boiler Membrane Walls Made of SA192M untuk Penggantian/Perawatan Sugur Mill
Pengantar Produk
Panel dinding air adalah permukaan pemanas utama boiler, terdiri dari beberapa baris tabung baja, diatur di sekitar sudut boiler.dan bagian luar menerima panas dari nyala api di tungku boiler, terutama menyerap panas radiasi dari produk pembakaran suhu tinggi di tungku.
Ketika dinding air awalnya dirancang, itu tidak dimaksudkan untuk dipanaskan, tetapi untuk mendinginkan tungku sehingga tidak akan rusak oleh suhu tinggi.karena fungsi pertukaran panasnya yang baik, secara bertahap menggantikan drum uap untuk menjadi bagian pemanas utama untuk boiler.Fungsi mereka adalah untuk menyerap panas radian oleh api suhu tinggi atau asap gas di tungku, dan menghasilkan uap atau air panas di dalam tabung, dan juga menurunkan suhu dinding tungku sehingga melindungi.suhu nyala api di tungku sangat tinggi dan intensitas radiasi panas sangat tinggi. 40-50% lebih banyak panas diserap oleh dinding air. Kecuali boiler kapasitas kecil, permukaan pemanasan penguapan utama untuk boiler tabung air saat ini adalah dinding air.
Jika menurut jenis struktur, dinding air dapat dibagi menjadi jenis: jenis tabung telanjang, jenis membran dan jenis tabung tusuk.
Jenis membran adalah yang paling banyak digunakan.
Membran dinding air adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah kurang kebocoran udara di tungku; dapat menggunakan dinding pipa,beban yang lebih rendah pada struktur baja dan biaya boiler yang lebih rendah; mudah digunakan struktur suspensi dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi,kapasitas penyimpanan panas yang rendah dan memperpendek waktu start-up dan shutdownKelemahannya adalah bahwa proses manufaktur yang kompleks Membran dinding air sering digunakan dalam kapasitas besar, suhu tinggi dan ketel tekanan tinggi.
Menurut proses manufaktur yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis ((lihat Gambar 1):1Tabung sirip bergelombang dilas dalam barisan, dengan beban pengelasan yang lebih sedikit, tetapi tabung sirip mahal.yang memiliki biaya bahan yang rendah dan dapat dengan mudah memenuhi persyaratan berbagai tempat, tetapi baja datar membutuhkan peralatan finishing dan presisi tinggi.3.Pengelasan fusi tabung kosong, sirip antara tabung dibentuk dengan mengisi kawat las, yang sebagian besar digunakan untuk jarak kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1.5.
Spesifikasi

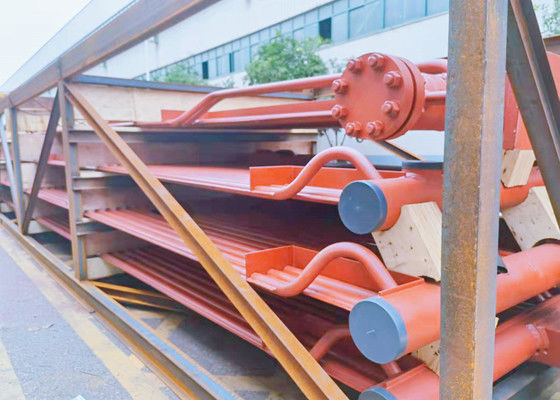

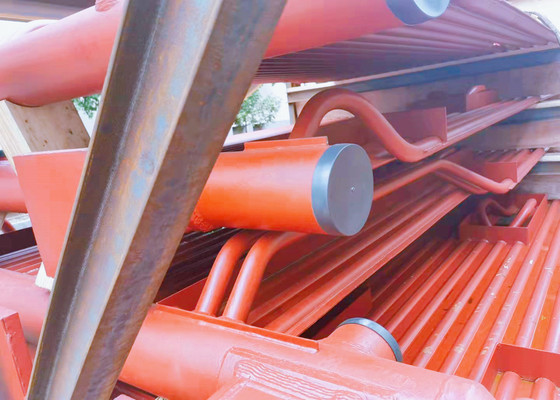

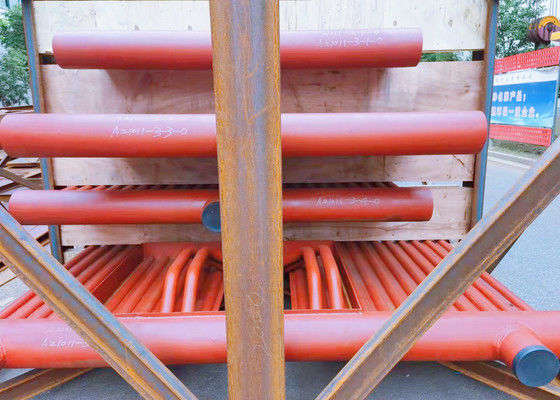

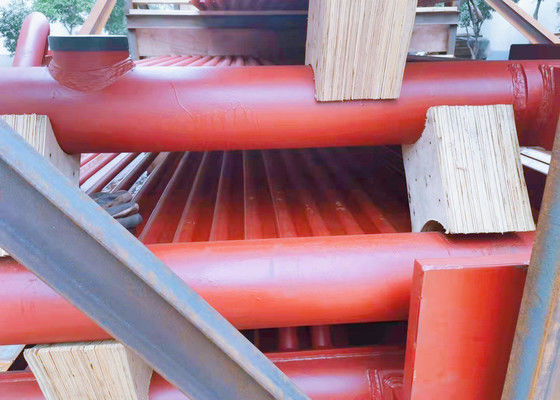

Gambar di atas adalah dinding membran untuk satu proyek Pakistan dengan rincian spesifikasi di bawah ini:
| Nama | Dinding Membran |
| Bahan | ASME SA192M dan Q235B |
| Ukuran tabung | 63.5*4.5mm |
| Standar | Menurut standar ASME/GB |
| Peralatan | Peralatan produksi otomatis |
| Aplikasi | Pemeliharaan Boiler pabrik gula dan boiler pembangkit listrik |
