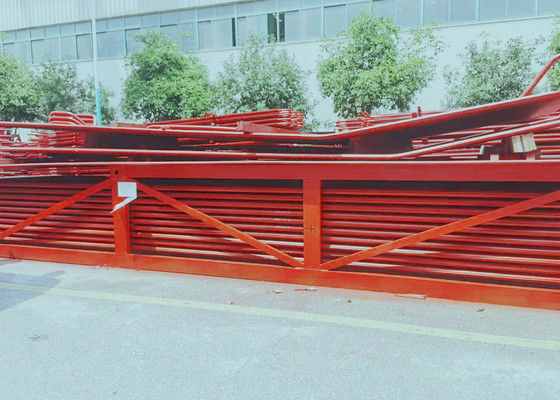

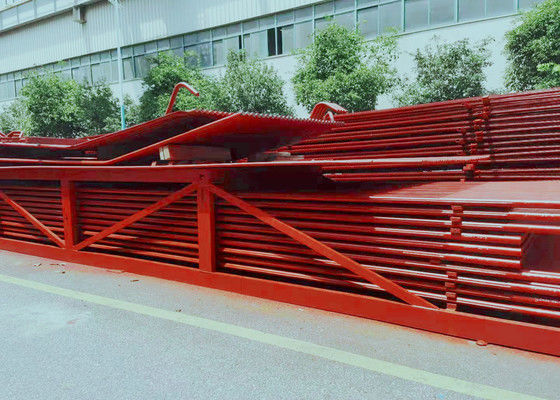

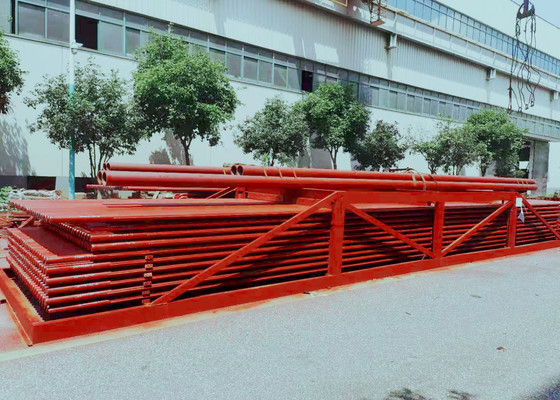

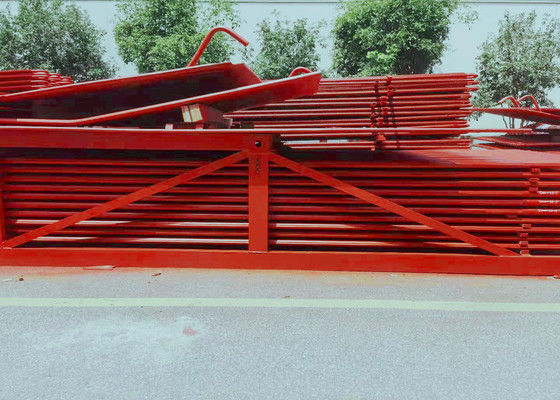

Tembok Boiler Air Membran Industri Berbahan Bakar Batubara Dengan SAW Q235B

Membran dinding air boiler dengan SAW untuk aplikasi pabrik gula dan boiler industri lainnya

Pengantar

Membran dinding air adalah struktur kedap udara yang terdiri dari pipa dan sirip. Keuntungannya adalah kurang kebocoran udara di tungku; dapat menggunakan dinding pipa,beban yang lebih rendah pada struktur baja dan biaya boiler yang lebih rendah; mudah digunakan struktur suspensi dan meningkatkan sistem ekspansi termal, cocok untuk produksi mekanis skala besar, tingkat perakitan tinggi,kapasitas penyimpanan panas yang rendah dan memperpendek waktu start-up dan shutdownKelemahannya adalah bahwa proses manufaktur yang kompleks Membran dinding air sering digunakan dalam kapasitas besar, suhu tinggi dan ketel tekanan tinggi.

Menurut proses manufaktur yang berbeda, dinding air membran dapat dibagi menjadi tiga jenis ((lihat Gambar 1):1Tabung sirip bergelombang dilas dalam barisan, dengan beban pengelasan yang lebih sedikit, tetapi tabung sirip mahal.yang memiliki biaya bahan yang rendah dan dapat dengan mudah memenuhi persyaratan berbagai tempat, tetapi baja datar membutuhkan peralatan finishing dan presisi tinggi.3.Pengelasan fusi tabung kosong, sirip antara tabung dibentuk dengan mengisi kawat las, yang sebagian besar digunakan untuk jarak kecil antara tabung.Pitch antara tabung dinding air membran terkait dengan faktor-faktor seperti tekanan boiler dan beban panas tungku, biasanya s/d adalah 1,2-1.5.

Bahan untuk panel dinding air
20# Baja, SA192, SA 106B, 15CrMoVG, 12Cr1MoV

Standar
Standar Kode ASME, Standar GB

Pemeriksaan mutu
MT, RT, Uji hidraulik

Spesifikasi

Fungsi utama panel dinding air di boiler adalah untuk menyerap panas yang dihasilkan oleh api atau asap suhu tinggi dan untuk menghasilkan uap atau air panas di tabung,Oleh karena itu untuk mengurangi suhu di ruang.

• Membran boiler panel dinding air:Pemanasan titik banyak tabung berdaun yang digulung ke permukaan pemanasan gabungan yang tertutup, yang meningkatkan kedap udara tungku dan mengurangi kebocoran udara.
• Tabung dinding air bertopeng:pengelasan pin dengan panjang 20-25 mm dan diameter 6-12 mm pada tabung dinding air, dan kemudian menerapkan plastik tahan api bijih krom untuk mengurangi penyerapan panas panel dinding air,dan meningkatkan suhu di zona pembakaranIni cocok untuk situasi di mana sulit untuk menyalakan bahan bakar, serta tungku pengering slag khusus.
• Panel dinding air boiler tabung biasa:terdiri dari seluruh barisan pipa baja tanpa jahitan, struktur yang paling sederhana.
• Pipa dinding air boiler yang dipasang di dinding:tertanam di dinding dalam dinding tungku, penyerapan panas satu sisi.
• Panel dinding air panas sisi ganda:dipasang di tengah tungku boiler besar, yang dibagi menjadi dua bagian yang independen satu sama lain, dan kedua sisi dipanaskan.
