ASME Sertifikasi H Fin Tubes CFB Boiler Efficiency+30%
Product Details
| Bahan bakar: | Batubara/Gas/Minyak, Panas Air | Jenis: | Primer dan sekunder |
|---|---|---|---|
| Spesifikasi: | Inspeksi ASME | Dimensi Tabung: | 38.1*3.2 |
| Lukisan: | disesuaikan | Kata kunci: | Penghemat Boiler |
| Bahan-bahan: | baja karbon/baja tahan karat | Penggunaan: | Pembangkit Listrik/CFB Boiler |
| Menyoroti |
ASME H-Fin Tubes,Tabung H-Fin Boiler,CFB Boiler H-Fin Tubes |
||
Product Description

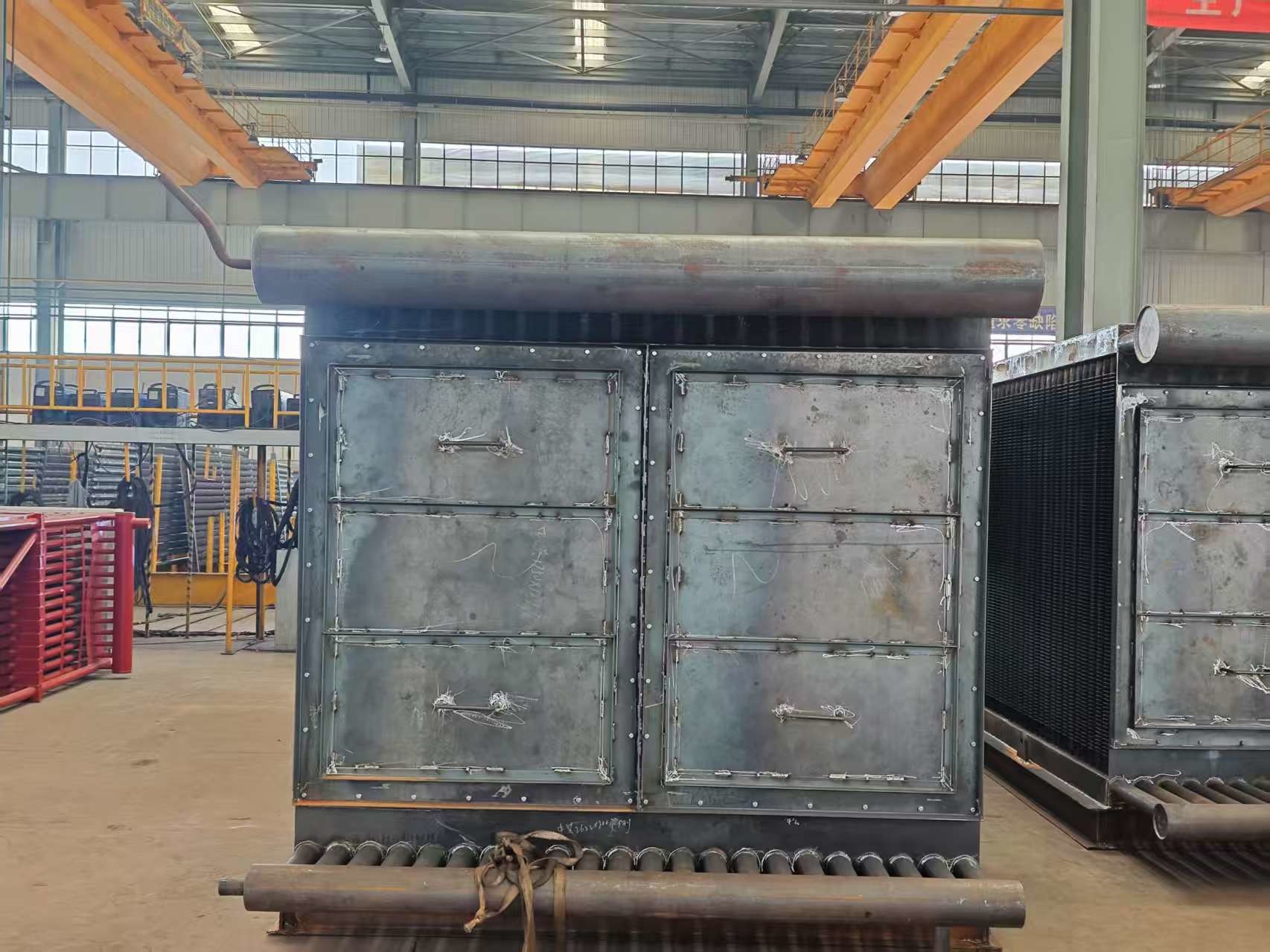

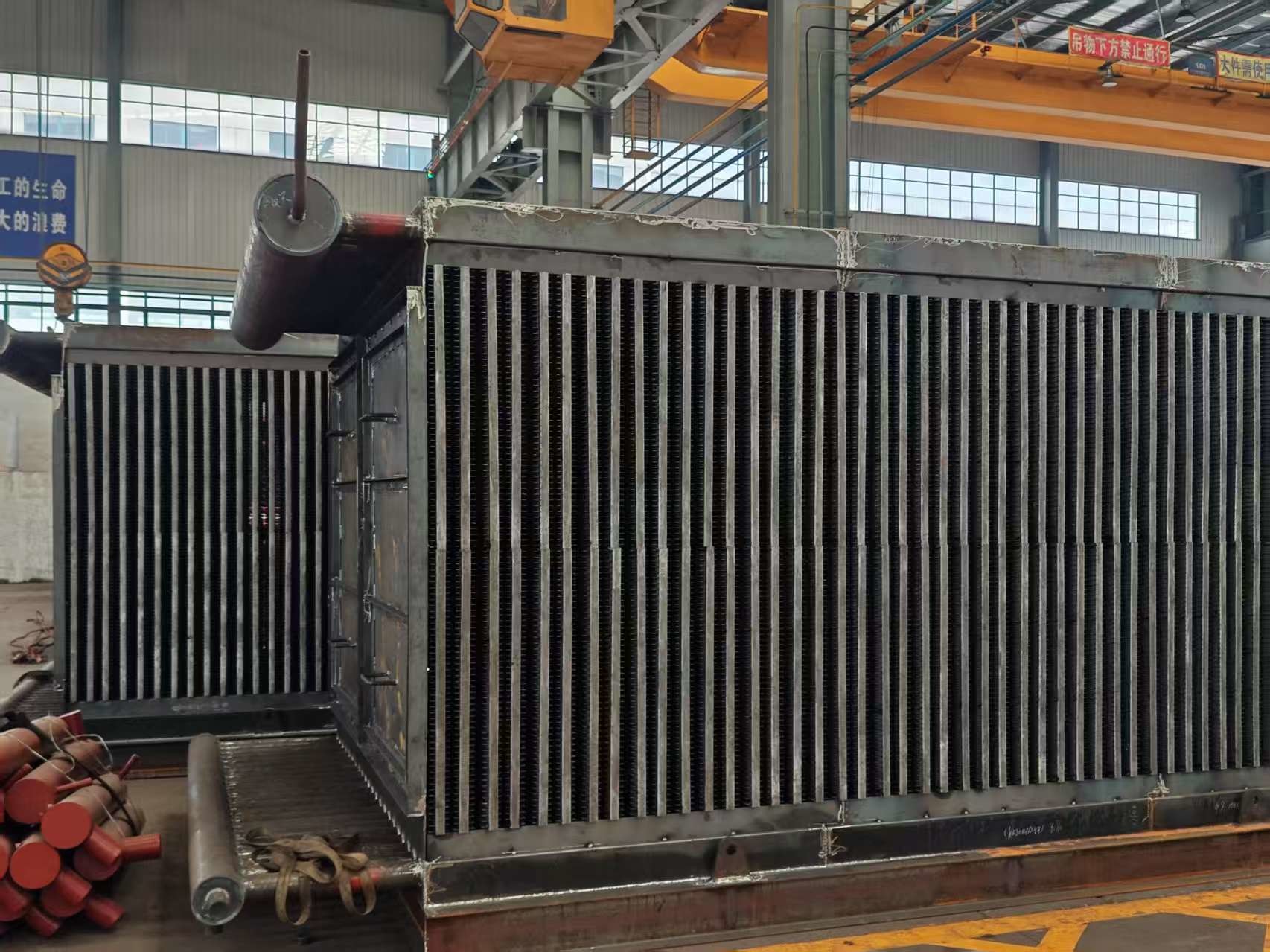

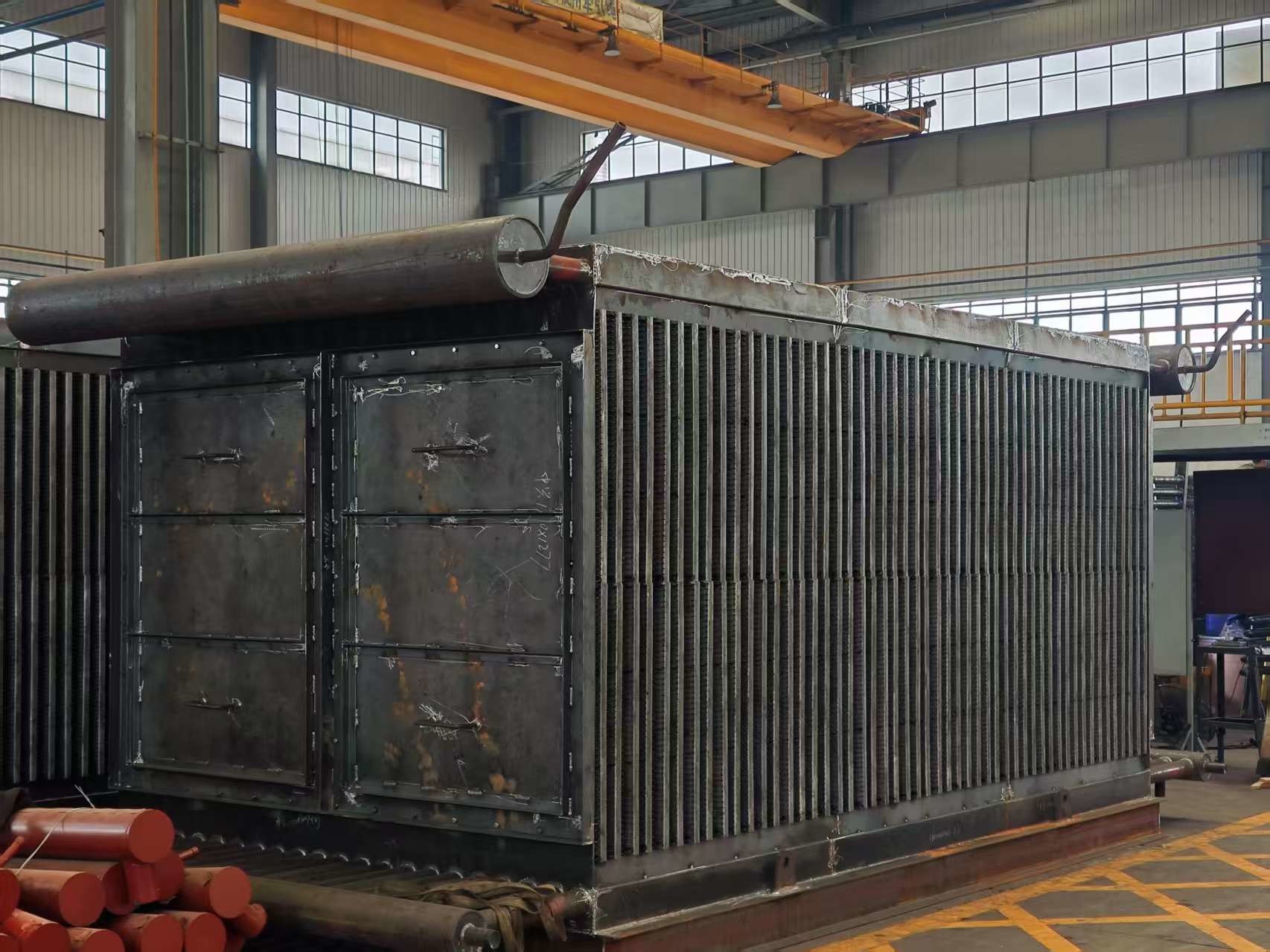

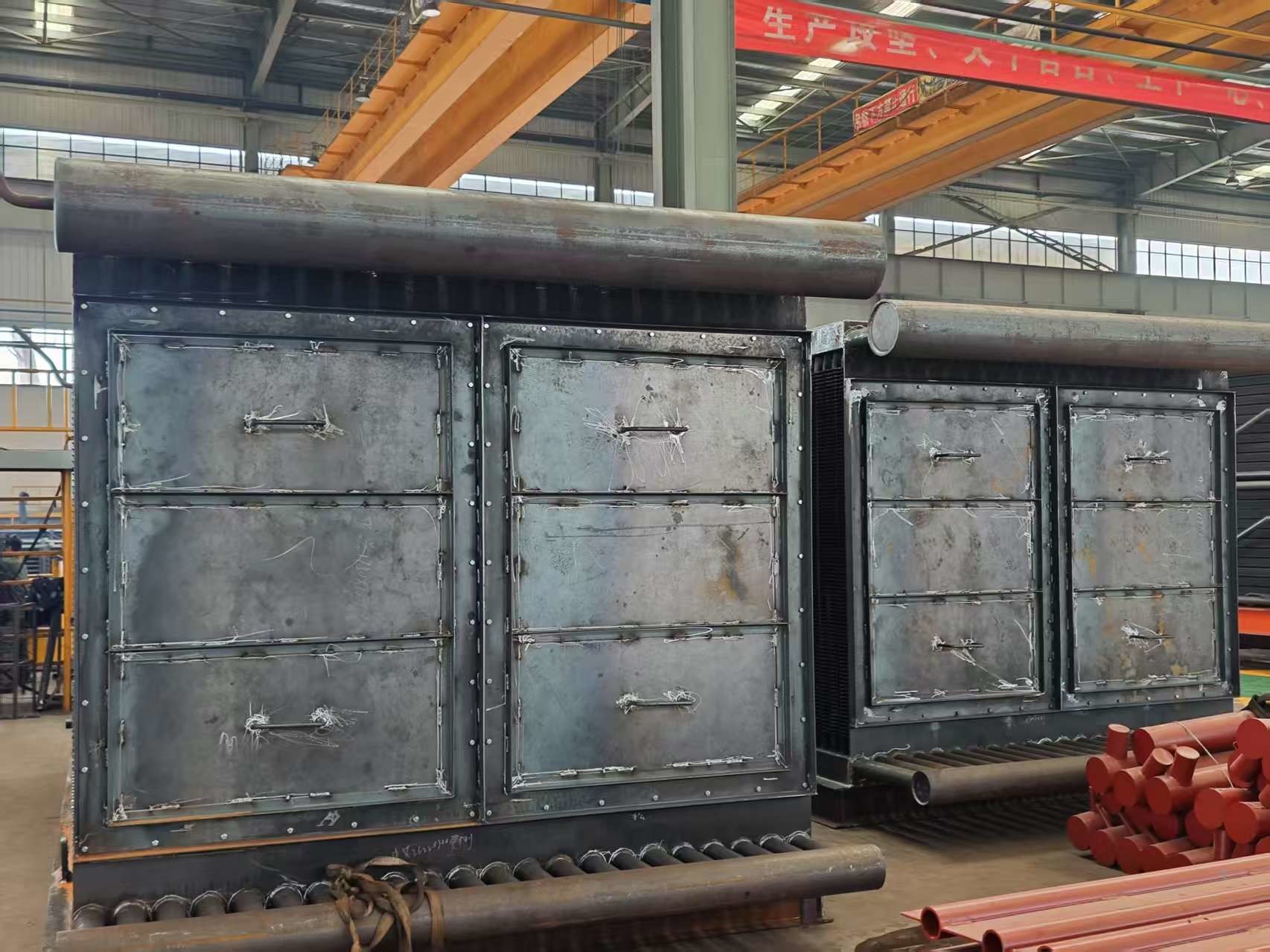

Tabung Sirip-H Bersertifikasi ASME - Efisiensi Boiler CFB+30%
Deskripsi Produk
Ekonomiser boiler, bersirip - penukar panas tabung, memanaskan cairan (seringkali air). Mereka menaikkan suhu cairan, biasanya tanpa mencapai titik didihnya. Kami memproduksi tiga jenis ekonomiser: tabung polos, tabung bersirip-H, dan tabung bersirip spiral. Varian bersirip-H, unit efisiensi tinggi, menggunakan tabung bersirip-H.
Dibandingkan model tabung polos, ekonomiser bersirip-H meningkatkan area pertukaran panas dan mengurangi jumlah tabung. Mereka juga memperluas ruang aliran gas buang, memperlambat kecepatan gas dan mengurangi abrasi.
Tabung bersirip-H dapat membentuk struktur ganda-H, menawarkan kekakuan tinggi untuk pengaturan baris-tabung panjang.
Ekonomiser bersirip spiral, desain transfer panas baru, menggunakan tabung sirip spiral. Ini mengatasi masalah abrasi parah dan masalah umur pakai pendek dari jenis konvensional.
Desain ekonomiser standar?
Tabung bersirip horizontal yang berselang-seling (sirip tipe spiral/H).
Spesifikasi
| Deskripsi | Ekonomiser boiler |
| Material | Baja paduan, Baja karbon, SA210C, SA213T22, dll. |
| Standar material | ASTM, EN atau ISO dll. |
| Dimensi | Kustomisasi |
| Berat |
Min: 10 ton Maks.: 1000 ton |
| Proses Peleburan: | EF+LF + VD |
| Proses | Material→Ingot → Hot/Cold-Rolling→ Perlakuan panas (Normalisasi+ tempering) → Inspeksi →pemesinan kasar→UT →Perlakuan panas ke-2 →pemesinan akhir →Inspeksi |
| Standar UT | ASTM A388 atau EN10228, dll |
Fungsi
Spesifikasi teknis
Struktur Material
Terdiri dari serangkaian tabung sirip spiral, header masuk dan keluar, tekukan, rangka, dan perlengkapan lainnya.
Pengaturan Struktur
Dalam garis / pengaturan berselang-seling.
Variasi
Ekonomiser Boiler Paket
| 1 | HDB memiliki kemampuan manufaktur unik yang dimanfaatkan sepenuhnya oleh para insinyur Optimus saat merancang ekonomiser dan pemanas lanjut pabrik asam sulfat. |
| 2 | Seringkali ini memungkinkan unit Optimus dikonfigurasi untuk efisiensi transfer panas yang lebih tinggi yang menghasilkan persyaratan area permukaan yang berkurang dan, akibatnya, produk dengan harga lebih rendah. |
| 3 | HDB memanfaatkan kemampuan di tempatnya untuk menyirip dan membengkokkan tabung, memproses dan membuat header, mengebor lembaran tabung, memotong dan menyiapkan semua material casing, dan melakukan semua bagian tekanan dan pengelasan casing. |
| 4 | Ini memberi HDB lebih banyak kendali atas urutan dan jadwal manufaktur yang telah membantu kami mencapai catatan pengiriman tepat waktu yang luar biasa. |
Ekonomiser Boiler Utilitas
| 1 | HDB memproduksi ekonomiser untuk boiler utilitas, yang mencakup boiler yang berbahan bakar batu bara, kayu, minyak, atau bahan bakar padat lainnya untuk menghasilkan listrik dari uap bertekanan tinggi boiler. |
| 2 | Ekonomiser ini biasanya terletak di bagian belakang boiler dan berorientasi dengan tabung yang berjalan secara horizontal. Air umpan boiler mengalir melalui sirkuit ekonomiser berlawanan arah dengan aliran gas (disebut aliran balik). |
| 3 | Tabung polos biasanya digunakan untuk meminimalkan pengotoran abu, tetapi beberapa OEM boiler merancang ekonomiser mereka dengan tabung bersirip, baik spiral maupun bersirip panjang. |
| 4 | HDB dapat memproduksi elemen ekonomiser dengan tabung polos, bersirip spiral, atau bersirip panjang, dan jika Anda mau, mendesain ulang unit Anda ke salah satu jenis tabung lainnya. HDB juga dapat membuat header pengganti untuk semua ekonomiser boiler utilitas. |
Ekonomiser HRSG
| 1 | Ekonomiser untuk modul HRSG saat ini dikonfigurasi dengan tabung sirip yang menggantung secara vertikal. HDB telah membuat koil ekonomiser untuk hampir semua perusahaan OEM HRSG dan memahami fitur unik dari masing-masing. |
| 2 | Dalam banyak kasus, utilitas ingin meningkatkan ekonomiser mereka dari baja karbon polos ke material paduan untuk membantu menahan korosi yang dipercepat aliran (FAC) di dalam header dan tekukan tabung. |
| 3 | HDB adalah toko serba ada untuk fabrikasi ekonomiser karena kami menyiapkan semua material dan melakukan semua bagian tekanan dan pengelasan sambungan, dari penyiripan tabung sirip, membuat header, dan merakit bundel koil. |
Kriteria manufaktur dan penerimaan
| · | JB/T6512 "boiler dengan kondisi teknologi manufaktur tabung sirip spiral pengelasan resistansi frekuensi tinggi" |
| · | HG/T3181 "tabung sirip spiral pengelasan resistansi frekuensi tinggi" |
| · | JB/T6511 "kondisi teknis pengujian tabung sirip spiral." |
| · | JB1611 "kondisi perakitan kotak mane tabung boiler" |
| · | JB/T1612 "kondisi manufaktur tekanan boiler." |
| · | JB16I3 "kondisi pengelasan bagian tekanan boiler." |
*Catatan: HD BOILER dapat memesan jenis ekonomiser khusus sesuai dengan kebutuhan pelanggan.
Penukar panas internal
(1)Subcooling terjadi dengan memanaskan gas yang keluar dari evaporator sebelum mencapai kompresor, memengaruhi dinamika transfer panas.
Sistem mengekstraksi panas dari saluran cairan sambil memanaskan gas hisap kompresor, menyeimbangkan beban termal dalam siklus.
(2)Desain umum memastikan refrigeran gas mencapai kompresor (mencegah kerusakan cairan) dan cairan mengalir ke katup ekspansi untuk pengukuran.
(3)Desain mengoptimalkan penukar panas dengan meminimalkan bagian perubahan suhu dan memaksimalkan volume perubahan fase (kritis untuk kapasitas pendinginan).
